Szczegóły Produktu:
|
| Rdzeń ze stopu: | 3003+1,5%Zn+Zr | platerowany stop: | 4343 |
|---|---|---|---|
| Grubość: | 0,127 mm | Szerokość: | 254mm |
| ID: | 305mm | OD: | ≤1370mm |
| Opakowania: | oko w ścianę | Hartować: | H14 |
| High Light: | rolka z folii aluminiowej,opakowanie z folii aluminiowej |
||

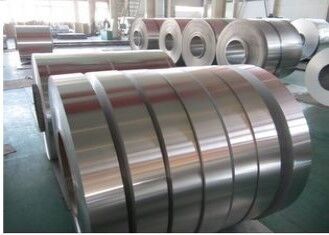

4343 / 3003+1,5% Zn / 4343 H14 0,127 x 254mmLutowane okładziny z folii aluminiowej Skraplacz z grubej folii o dużej wytrzymałości
1. Opis naszej produkcji
Skład chemiczny materiału rdzenia, materiału okładziny ze stopu aluminium i materiału kompozytowego do spawania wymiennika ciepła
1) Materiał rdzenia
| Stop | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | kod |
| 3003 | 0,6 | 0,7 | 0,05-0,20 | 1,0-1,5 | ja | 0,1 | 0,05 | 0,03 | 1 |
| 3003+1%Zn | 0,6 | 0,7 | 0,05-0,20 | 1,0-1,5 | ja | 0,5-1,50 | 0,05 | 0,05 | 2 |
| 3003+1,5%Zn | 0,6 | 0,7 | 0,05-0,20 | 1,0-1,5 | ja | 1,0-2,0 | 0,05 | 0,05 | 3 |
| 3003+1,5%Zn+Zr | 0,5-1,0 | 0,7 | 0,05-0,20 | 1,0-1,6 | ja | 1,0-2,0 | 0,05-0,2 | - | 4 |
| 3003+0,5%Cu | 0,6 | 0,7 | 0,30-0,70 | 1,0-1,5 | ja | 0,10 | 0,05 | 0,1 | 5 |
| 3005 | 0,6 | 0,7 | 0,20-0,40 | 1,0-1,5 | 0,20-0,60 | 0,25 | ja | 0,01 | 6 |
2) Materiał okładzinowy
| Stop | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | kod |
| 4343 | 6,8-8,2 | 0,8 | 0,25 | 0,1 | ja | 0,2 | ja | 0,05 | 1 |
| 4343+1%Zn | 6,8-8,2 | 0,8 | 0,25 | 0,1 | ja | 0,5-1,5 | ja | 0,05 | 2 |
| 4045 | 9,0-11,0 | 0,8 | 0,3 | 0,05 | ja | 0,2 | ja | 0,2 | 3 |
| 4045+1%Zn | 9,0-11,0 | 0,8 | 0,3 | 0,05 | ja | 0,5-1,5 | ja | 0,2 | 4 |
| 4004 | 9,0-10,5 | 0,8 | 0,25 | 0,1 | 1,0-2,0 | 0,2 | ja | 0,2 | 5 |
| 7072 | 0,7 | 0,1 | 0,1 | 0,1 | 0,8-1,3 | ja | ja | 6 | |
| 5005 | 0,3 | 0,7 | 0,2 | 0,2 | 0,5-1,1 | 0,5-1,0 | ja | 0,03 | 7 |
3) Główny element mechaniczny ze stopu aluminium i materiału kompozytowego do spawania wymiennika ciepła
| Kod stopu | hartować | Wytrzymałość na rozciąganie | Wydajność Rp0,2(Mpa) | Rozszerz stosunek |
| TR-010,TR-020,TR-030,TR-040,TR-050,TR-110,TR-310,TR-116,TR-316,TR-111,TR-313,TR-121,TR- 131,TR-141,TR-150,TR-151,TR-156 itp. | O | 95-135* | ≥35* | ≥15* |
| H14 | 140-185 | ≥125 | ≥1,5 | |
| H24 | 140-185 | ≥125 | ≥3,0 | |
| H16 | 185-225 | ≥160 | ≥1,0 | |
| H18 | ≥185 | - | ≥0,5 | |
| TR-166 itp. materiał rury | H24 | 185-235 | ≥150 | ≥8 |
TR-116, TR-316 itp. rura | H14 | 140-185 | ≥125 | ≥3 |
| H24 | 140-185 | ≥125 | ≥8 |
Uwaga: „*” w powyższym pliku oznacza, że wytrzymałość na rozciąganie będzie wynosić 120-150Mpa, granica plastyczności będzie ≥45Mpa, a wydłużenie będzie ≥20%, jeśli materiał TR-050,TR-150,TR-151,TR -156 itp. o temperaturze O zawierają Cu..
Dodatkowo: Na życzenie klienta możemy wyprodukować specjalną specyfikację.
4) Możliwość produkcji
| Szerokość (mm) | Grubość (mm) | Długość (mm) | Średnice wewnętrzne (mm) | |
| Arkusz | 500-1070 | 0,5-5,0 | 500-2500 | - |
| Rozebrać się | 12-1070 | 0,2-3,0 | - | 150,200,300,400,500 |
| Folia | 12-1070 | 0,05-0,2 | - | 150,200,300,400,500 |
| Stosunek kompozytowy | 4-18% (na stronę) |
| Procent platerowania (na stronę) | 4-8% | ＞ 8-18% |
| Tolerancja okładziny | ±1,5% | ±2.0% |
2. Aplikacja:
1. Chłodnica oleju
2. Chłodnica samochodowa
3. Rdzeń nagrzewnicy samochodowej
4. Skraplacz
5. Parownik
3. Funkcje
Nasza linia produktów obejmuje wszelkiego rodzaju materiały stopowe i specyfikacje, które są szeroko stosowane w samochodowych i budowlanych systemach chłodzenia maszyn i urządzeń, systemie chłodzenia elektrowni, chłodnicy mikrokanałowej i wszelkiego rodzaju klimatyzatorach komercyjnych i mieszkaniowych.
