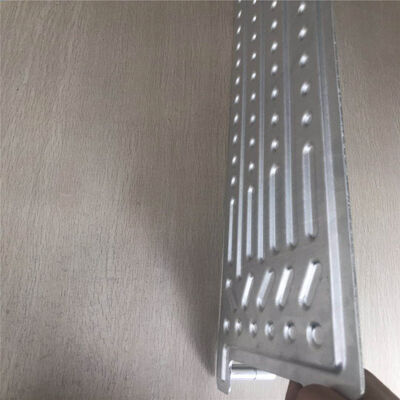

Wymiennik ciepła pojazdu elektrycznego wykorzystuje lutowanie aluminiowej płyty chłodzącej wodę;
| Surface Color: | Srebrny kolor | Surface Treatment: | Wykończenie młyna |
| Use purpose: | Chłodzenie cieczą, chłodzenie akumulatora itp. | Technical: | lutowane |
| Thickness: | 1-4 mm, inni wymagają negocjacji | Dimention: | Zgodnie z potrzebami |
| Material: | 3003, 4343 itd. |
Wymiennik ciepła pojazdu elektrycznego wykorzystuje lutowanie aluminiowej płyty chłodzącej wodę;
Oferujemy rekomendacje badawczo-rozwojowe, usługi projektowania oprzyrządowania, opracowywanie projektów wraz z dostawą próbek do produkcji prototypów.Połączyliśmy nasz łańcuch dostaw z technologią lutowania twardego, technologią wytłaczania, obróbką CNC, powlekaniem, spawaniem itp., co może zapewnić naszym klientom kompleksową usługę zaopatrzenia w celu uzyskania krótkiego czasu dostawy próbek i opłacalności masowej produkcji.
1. Opis naszej produkcji
(1) Proces lutowania:Tłoczenie na zimno - czyszczenie - topnik natryskowy - uchwyt mocuje produkt do pieca lutowniczego - piec lutowniczy po kilkunastu (2) zabiegach (automatyczne grzanie/izolacja/chłodzenie/spawanie itp.) - wykonać pełną kontrolę szczelności - czyszczenie (głównie spawalnicze czyszczenie, polerowanie, suszenie) łącznie ponad 20 procedur.
(3) Uwaga: technologia lutowania twardego jest lepsza niż technologia rozdmuchiwania.topnik jest proszkiem, oficjalna nazwa to topnik.Natryskiwanie topnikiem to proces wstępnego natryskiwania i wstępnego podgrzewania.Topnik jest natryskiwany z obu stron, a kanał przepływowy jest pokryty topnikiem
1) Materiał okładzinowy
| Stop | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | kod |
| 3003 | 0,6 | 0,7 | 0,05-0,20 | 1,0-1,5 | ja | 0,1 | 0,05 | 0,03 | 1 |
| 3003+1%Zn | 0,6 | 0,7 | 0,05-0,20 | 1,0-1,5 | ja | 0,5-1,50 | 0,05 | 0,05 | 2 |
| 3003+1,5%Zn | 0,6 | 0,7 | 0,05-0,20 | 1,0-1,5 | ja | 1,0-2,0 | 0,05 | 0,05 | 3 |
| 3003+1,5%Zn+Zr | 0,5-1,0 | 0,7 | 0,05-0,20 | 1,0-1,6 | ja | 1,0-2,0 | 0,05-0,2 | - | 4 |
| 3003+0,5%Cu | 0,6 | 0,7 | 0,30-0,70 | 1,0-1,5 | ja | 0,10 | 0,05 | 0,1 | 5 |
| 3005 | 0,6 | 0,7 | 0,20-0,40 | 1,0-1,5 | 0,20-0,60 | 0,25 | ja | 0,01 | 6 |
Główny materiał
| Stop | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | kod |
| 4343 | 6,8-8,2 | 0,8 | 0,25 | 0,1 | ja | 0,2 | ja | 0,05 | 1 |
| 4343+1%Zn | 6,8-8,2 | 0,8 | 0,25 | 0,1 | ja | 0,5-1,5 | ja | 0,05 | 2 |
| 4045 | 9,0-11,0 | 0,8 | 0,3 | 0,05 | ja | 0,2 | ja | 0,2 | 3 |
| 4045+1%Zn | 9,0-11,0 | 0,8 | 0,3 | 0,05 | ja | 0,5-1,5 | ja | 0,2 | 4 |
| 4004 | 9,0-10,5 | 0,8 | 0,25 | 0,1 | 1,0-2,0 | 0,2 | ja | 0,2 | 5 |
2) Główny element mechaniczny stopu aluminium do spawania układu wymiennika ciepła
| Kod stopu | hartować | Wytrzymałość na rozciąganie Rm(MPa) | Wydajność Rp0,2(Mpa) | Rozszerz stosunek A50(%) |
| TR-010,TR-020,TR-030,TR-040,TR-050,TR-110,TR-310,TR-116,TR-316,TR-111,TR-313,TR-121,TR- 131,TR-141,TR-150,TR-151,TR-156 itp. | O | 95-135* | ≥35* | ≥15* |
| H14 | 140-185 | ≥125 | ≥1,5 | |
| H24 | 140-185 | ≥125 | ≥3,0 | |
| H16 | 185-225 | ≥160 | ≥1,0 | |
| H18 | ≥185 | - | ≥0,5 | |
| TR-166 itp. materiał rury | H24 | 185-235 | ≥150 | ≥8 |
| TR-116, TR-316 itp. rura materiał | H14 | 140-185 | ≥125 | ≥3 |
| H24 | 140-185 | ≥125 | ≥8 |
2. Nasza zaleta 3003 lutowanej płyty chłodzącej wodę do radiatora pojazdu elektrycznego;:
1. Od 2006 roku mamy bogate doświadczenie w tej aluminiowej branży wymiany ciepła w Chinach;
2. Dobra reputacja w obszarach aluminiowych wymienników ciepła;
3. Opracowanie projektu: mamy zespół projektowy, aby zrealizować twój pomysł lub dać ci sugestię
4. Przewaga cenowa.
5. Dobre doświadczenie i współpraca z dużymi klientami na świecie;
6. Z Certyfikatem ISO9001-2008;
7. Przykładowa kolejność jest akceptowalna
8. Wysoki stosunek kosztów do wydajności;
9. Szybki czas dostawy i szybkie rozwiązanie problemu.
3. Regulamin:
1, termin handlu: CIF / CFR / FOB / EXW
2, termin płatności: 30% przed produkcją + 70% przed wysyłką;lub 100% nieodwołalnej akredytywy w zasięgu wzroku
Lub możemy dalej komunikować się ze sobą na temat tej części.
3, czas wysyłki: zwykle 15-35 dni.
