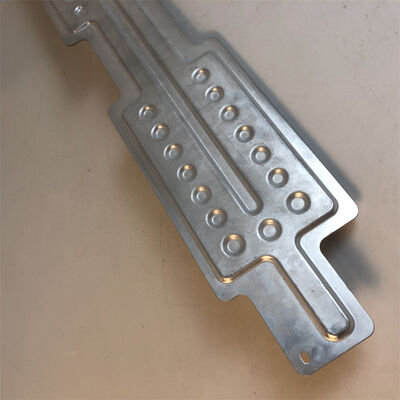

Pryzmatyczna bateria ogniwowa Aluminiowa płyta chłodząca Serpentynowy kształt Dostosowany

Podstawowe właściwości
Miejsce pochodzenia: Chiny
Nazwa marki: Trumony
Certyfikacja: ISO9001,ISO14969
Numer modelu: TR-CY021
Nieruchomości handlowe
Minimalna ilość zamówienia: Próbna próba może być zorganizowana
Cena: Zbywalny
Warunki płatności: T/T
Możliwość zaopatrzenia: 100000 ton rocznie
Znaków

aluminiowy grzejnik samochodowy

aluminiowe części samochodowe

Aluminiowa płyta chłodząca w kształcie serpentyny
Dane techniczne
Product name: Dostosowany system chłodzenia baterii pryzmatycznych ogniw w pojazdach elektrycznych Keyword: Aluminiowy system chłodzenia
Shape: talerz Grade: Seria 3000
Color: Srebro Surface: Powłoka/izolacja/folia
Temper: O,F,H111,H112 Application: Nowe chłodzenie akumulatora pojazdu energetycznego
Material: stop Alloy: 3003,3102,1100,1050,6061
Pack: Kartony
High Light:

Aluminiowa płyta chłodząca w kształcie serpentyny

,

aluminiowa płyta chłodząca do baterii pryzmatycznych

,

aluminiowa płyta chłodząca ze stopu lutowniczego
Opis produktu

Dostosowany aluminiowy system chłodzenia baterii pryzmatycznych w pojazdach elektrycznych



Lutowanie płyt chłodzących ciecząto proces produkcyjny polegający na łączeniu komponentów w celu uzyskania wyższej wydajności termicznej i lżejszych rozwiązań.Zimne płyty lutowane próżniowo odnoszą się do rodzaju zimnej płyty wodnejktóre powstają poprzez obróbkę dwóch metalowych płyt z wewnętrznymi kanałami i strukturami żeber które są następnie starannie uszczelniane razem w komorze próżniowej do ogrzewania.





1. Do czyszczenia części nie można stosować żadnego procesu topnikowego

2. Wysoce powtarzalne i kontrolowane przetwarzanie wsadowe

3. Jednolita charakterystyka materiału podczas i po lutowaniu

4. Połączenia wewnętrzne można wytwarzać nawet w złożonych konstrukcjach, aby poprawić ogólną wytrzymałość komponentów

Płyta zimna akumulatora Dane techniczne

Przedmiot Dostosowany aluminiowy system chłodzenia baterii pryzmatycznych w pojazdach elektrycznych
Podanie pojazdy elektryczne, systemy chłodzenia akumulatorów, rozwiązania z zakresu zarządzania ciepłem itp.
Typ komórki kuweta pryzmatyczna i kuweta w torebce
Kształt Serpentynowa rurka chłodząca, płyta chłodząca ze stopu lutowniczego
Stop 3003 lub dostosowane
Hartować OH14, H16 itp.


















Materiał okładzinowy

Stop Si Fe Cu Mn Mg Zn Zr Ti kod
3003 0,6 0,7 0,05-0,20 1,0-1,5 ja 0,1 0,05 0,03 1
3003+1%Zn 0,6 0,7 0,05-0,20 1,0-1,5 ja 0,5-1,50 0,05 0,05 2
3003+1,5%Zn 0,6 0,7 0,05-0,20 1,0-1,5 ja 1,0-2,0 0,05 0,05 3
3003+1,5%Zn+Zr 0,5-1,0 0,7 0,05-0,20 1,0-1,6 ja 1,0-2,0 0,05-0,2 - 4
3003+0,5%Cu 0,6 0,7 0,30-0,70 1,0-1,5 ja 0,10 0,05 0,1 5
3005 0,6 0,7 0,20-0,40 1,0-1,5 0,20-0,60 0,25 ja 0,01 6






Lutowana zimna płyta ma niezrównaną elastyczność w projektowaniu, ponieważ nie jest ograniczona przez ograniczenia promienia gięcia zimnej płyty rury ciśnieniowej.Rurki cieplne mogą być również osadzone w płycie, aby poprawić odprowadzanie ciepła.Wewnętrzne struktury żeber można wstawić do kanałów zimnej płyty lutowanej próżniowo, aby zwiększyć powierzchnię stykającą się z płynem roboczym, zapewniając większy i lepszy transfer ciepła.

W rezultacie zimne płyty lutowane próżniowo są wybieranym modułem termicznym do chłodzenia cieczą do wytwarzania energii, akumulatorów samochodów elektrycznych, komponentów ogniw paliwowych oraz różnych zastosowań wojskowych, medycznych i awioniki.Lutowanie próżniowe ma wyższy koszt, ale również bardzo wysoką niezawodność, a połączenia są bardzo czyste.Duża liczba płyt zimnych może być również przetwarzana wsadowo.



Pryzmatyczna bateria ogniwowa Aluminiowa płyta chłodząca Serpentynowy kształt Dostosowany 0
