Szczegóły Produktu:
|
| Produkt: | Płyta chłodząca akumulator EV | Surowiec: | aluminium |
|---|---|---|---|
| Seria: | 3 ***/ 6 *** | Hartować: | H112 |
| Aplikacje: | Samochody EV, rower EV, minibus, samochody dwukołowe, ciężarówka | Pakiet: | wyeksportowany pakiet standardowy |
| Słowa kluczowe: | układ chłodzenia akumulatora, płyta chłodząca wodę, płyta chłodząca akumulator litowo-jonowy; | Leczenie Suface: | Frezowane |
| składniki: | TIM, szybkozłącze, pompa | Proces: | Spawanie, lutowanie, wykrawanie, wytłaczanie, FSW |
| High Light: | Frezowana aluminiowa płyta chłodząca,płynna płyta zimna akumulatora EV,wymienniki ciepła płynna płyta zimna |
||

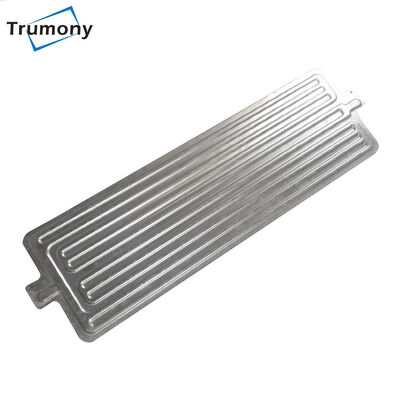

Akumulator pojazdu elektrycznego Płynna płyta zimna do wymienników ciepła
Wraz ze wzrostem gęstości energii instrumentów, system chłodzenia cieczą staje się coraz bardziej powszechny.
System chłodzenia cieczą w pełni wykorzystuje wysoką pojemność cieplną cieczy, która pochłania i przenosi ciepło z dużą szybkością.bardzo wydajnie w porównaniu z chłodzeniem powietrzem lub przewodnictwem stałym.System chłodzenia cieczą może rozwiązać problem ciepła, którego nie mogą rozwiązać tradycyjne systemy chłodzenia powietrzem.A także jego koszt stale spada ze względu na dojrzalszy proces produkcyjny.Niewątpliwie staje się to najbardziej kompaktową, zrównoważoną, opłacalną i wydajną metodą chłodzenia obciążeń cieplnych o wysokiej gęstości.
System chłodzenia cieczą nie może działać bez dobrze opracowanych aluminiowych zimnych płyt.Od tylu lat zajmuje się materiałami do wymiany ciepła, Trumony jest w stanie zaprojektować dla Ciebie odpowiednie rozwiązanie chłodzące.
Cechy:
*Opcje projektowe:
1) Wykrawanie płyty chłodzącej
Służy do ogniw pryzmatycznych i akumulatora, dolnego i bocznego rozwiązania chłodzącego;
2) Serpentynowa wstążka chłodząca
Stosowany do ogniw cylindrycznych: 18650, 21700, 3270, 4680 itd .;
3) Rura mikrokanałowa z kolektorem
Do chłodzenia bocznego lub dolnego akumulatora;
4) Płyta chłodząca do klejenia rolek;
5) Płyta do zgrzewania tarciowego
Ma prostszy proces spawania, wyższą wydajność produkcji, wyższą wytrzymałość spoiny i pozwala uniknąć problemów, takich jak pory i wycieki cieczy podczas spawania w wysokiej temperaturze.
* Dostosowany rozmiar płyty i ścieżka kanału przepływu
1) Zaprojektuj swoją płytę chłodzącą cieczą zgodnie z rozmiarem granicy akumulatora;
2) Optymalizacja ścieżki przepływu w wyniku symulacji pola przepływu;
* Kompleksowy pakiet usług
1) Usługa projektowa: symulacja termiczna, symulacja pola przepływu, wykonanie prototypu;
2) Wsparcie techniczne spotkań online;
3) Przykładowa szybka wysyłka;
4) Powiązane elementy: materiał interfejsu termicznego, podkładka silikonowa, pompa, szybkozłącze.
| Nazwa produktu | Płyta chłodząca cieczą do EV |
| Rozmiar płyty | Jako twoja prośba |
| Komórki | Bateria pryzmatyczna, akumulator |
| Struktura | płyta kanału chłodzącego, dolna płyta chłodząca, złącze |
| Grubość | Jako twoja prośba |
| Obróbka powierzchniowa | Powłoka izolacyjna, Spryskiwacz proszkowy |
| składniki | Szybkozłącze, podkładka silikonowa, pompa itp. |
| Usługa | Usługa projektowania rurki chłodzącej cieczą, usługa symulacji ciepła, sugestia ścieżki przepływu, sfinalizowanie wykonalności produkcji |
Słowa kluczowe:
Układ chłodzenia akumulatora,chłodzenie 4680 ogniw,Płyta chłodząca wodę, płyta chłodząca akumulator litowo-jonowy,Płyta chłodzona cieczą, płyta chłodząca, płyta chłodząca wodą, aluminiowa płyta chłodząca, taśma chłodzona cieczą, płyta chłodzona wodą, płyta chłodząca cieczą, rura chłodząca cieczą, rurka węża, chłodzenie akumulatora, rura chłodząca akumulator, aluminiowa płyta chłodzona, płyta chłodzona dlaES, zimna płyta do akumulatora EV, symulacja termiczna, symulacja ciepła, chłodzenie akumulatora litowo-jonowego.
Skład chemiczny
| Stop | Si | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Można go dostosować zgodnie z życzeniem klientów!
Właściwości mechaniczne
| Stop | Hartować | Wytrzymałość na rozciąganie | Siła plonów | Wydłużenie |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
Odp .: Zwykle 30% TT z góry, saldo zapłacone przed wysyłką.
P: Jak długo trwa pobieranie próbek i masowa produkcja?
Odp .: Zwykle zajmuje to 15-20 dni w przypadku nowych form i bezpłatnych próbek (w granicach 5 kg), po potwierdzeniu, 25-30 dni w przypadku masowej produkcji.
P: Dostępne OEM/ODM?
Odp.: tak, możemy!
P: Czy możesz pomóc w projektowaniu?
O: Tak, możemy!Posiadamy silny i doświadczony zespół projektowy.
P: Czy możesz podać próbkę?
Odp .: Tak, mamy zaszczyt zaoferować próbki do kontroli jakości.
P: Czy zamówienie próbki jest akceptowane?
Odp .: Tak, akceptujemy przykładowe zamówienie i możemy świadczyć usługi projektowe!
