Szczegóły Produktu:
|
| przedmiot: | Aluminiowa rura serpentynowa do wody | Dane techniczne: | jako twój rysunek |
|---|---|---|---|
| Poprawiona długość: | Na Twoje zapytanie | Testowanie: | Test pod wodą, test rozerwania, test azotu i helu itp. |
| Ogniwa baterii: | 18650, 21700, 32700, 4680, 4695 ... | Usługa: | Projektowanie, symulacja termiczna, rozkład pola przepływu... |
| Pakiet: | Eksportowane opakowanie drewniane | Metoda przetwarzania: | Tłoczenie, wytłaczanie, wykrawanie, gięcie, spawanie, lutowanie twarde, cięcie |
| Słowa kluczowe: | Rurka serpentynowa, wężowa taśma chłodząca, rura aluminiowa do zasobnika ciepła, aluminiowe wymienni | Aplikacje: | Akumulator pojazdu elektrycznego (różne samochody EV), akumulator ESS, chłodzenie IGBT |
| High Light: | Rura do chłodzenia wodą do przechowywania energii,aluminiowa rura serpentynowa do wody,rura do chłodzenia wodą serpentynową |
||

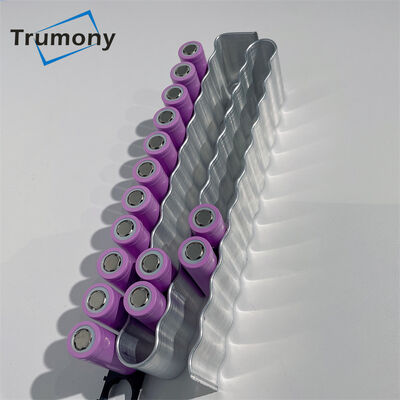

Rura chłodząca wodę o dużej powierzchni styku do przechowywania energii
Wydajność akumulatora jest ściśle związana z temperaturą akumulatora.W celu jak najdłuższego wydłużenia żywotności ogniwa i uzyskania maksymalnej mocy akumulator należy użytkować w określonym zakresie temperatur.W zasadzie, w zakresie od -40°C do +55°C, rzeczywista temperatura akumulatora jest w stanie roboczym.System chłodzenia cieczą jest lepszym sposobem na utrzymanie stabilnej temperatury ogniwa akumulatora.
Trumony to profesjonalne zarządzanie ciepłem z wieloletnim doświadczeniem.Wykonaliśmy wiele projektów: Mamy dobre rozwiązania dla ogniw cylindrycznych, dla ogniw pryzmatycznych, także dla opakowań typu pouch pack.
| Wyrzucenie | TAK | własne centrum form |
| CNC | TAK | własne centrum CNC |
| Cechowanie | TAK | maks. 1,6*2,3 m |
| Mosiężnictwo | TAK | linia do automatycznego lutowania |
Cechy:
*Opcje projektowe:
1) Płyta chłodząca do wykrawania
Stosowany do ogniw pryzmatycznych i akumulatorów, dolnego i bocznego rozwiązania chłodzącego;
2) Serpentynowa wstążka chłodząca
Stosowany do ogniw cylindrycznych: 18650, 21700, 3270, 4680 itd.;
3) Rura mikrokanałowa z kolektorem
Do bocznego lub dolnego chłodzenia akumulatora;
4) Płyta chłodząca do klejenia rolkowego;
5) Płyta do zgrzewania tarciowego z mieszaniem
Ma prostszy proces spawania, wyższą wydajność produkcji, wyższą wytrzymałość spoiny i pozwala uniknąć problemów, takich jak pory i wycieki cieczy podczas spawania w wysokiej temperaturze.
Nasze atuty:
1. Doświadczenie w integracji kolektorów, rur i materiałów termicznych interfejsu
2. Doświadczenie w projektowaniu i produkcji płyt wielkogabarytowych
3. Symulacja wspomaga projektowanie kanałów przepływu pod kątem spadku ciśnienia, przepływu i dystrybucji ciepła
4. Materiał o wysokiej odporności na korozję i niskim przewodnictwie do zastosowań związanych z chłodzeniem akumulatorów
5. Elastyczne rozwiązania projektowe dla wszystkich rodzajów akumulatorów.
Zdolność testowa:
|
Test składu chemicznego |
TAK |
|
Test fizyczny i test optyczny |
TAK |
|
Test chropowatości i test twardości |
TAK |
|
Próba wydłużenia |
TAK |
|
Test w komorze solnej |
TAK |
|
Próba rozerwania |
TAK |
|
Test azotu i helu |
TAK |
|
Test oporu przepływu |
TAK.Test korozji wewnętrznej i zewnętrznej |
|
Próba napięcia |
TAK |
|
Test pod wodą |
TAK.Sprawdź wyciek do spawania |
Skład chemiczny
| Stop | Si | Fe | Cu | Mn | Mg | Kr | zn | V | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Można go dostosować do życzeń klientów!
Właściwości mechaniczne
| Stop | Hartować | Wytrzymałość na rozciąganie | Siła plonu | Wydłużenie |
| 1050 | O/F/H111/H112 | ≥65 MPa | ≥200 MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
Często zadawane pytania:
P: Czy jesteś firmą handlową lub producentem?
Odp .: Tak, jesteśmy fabryką z ponad 10-letnią historią w tej branży.
P: jaka metoda technologii przetwarzania?
Odp .: Mamy linię do lutowania twardego, linię do tłoczenia, linię do wytłaczania i linię do procesu walcowania.Dostępne jest również centrum CNC.
P: Jeśli nie mamy projektu, czy możesz pomóc w projektowaniu?
O: Tak, możemy!Mamy silny i doświadczony zespół projektowy.Wsparciem są projektowanie ścieżki przepływu, symulacja termiczna, symulacja mechaniczna i optymalizacja projektu.Podziel się z nami swoim szczegółowym projektem, service8@trumony.com, z przyjemnością wykonamy dla Ciebie DFM.
P: Jak szybko możesz zrobić prototyp?
Odp .: Około 3 ~ 5 tygodni.Dokładny czas realizacji zależy od procesu projektowania i produkcji
