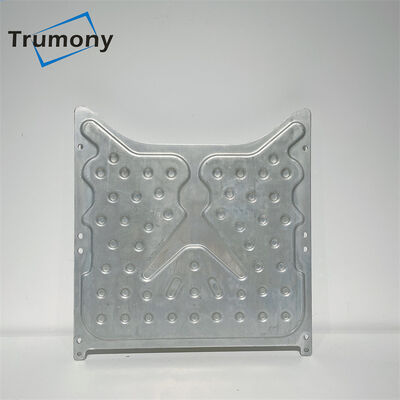

Nowe opakowanie do przechowywania energii Aluminiowa płyta chłodząca cieczą
| Item: | Płytka chłodząca płynem do akumulatorów ESS | Specificationss: | Według twoich rysunków |
| Testings: | Test pod wodą, test rozerwania, test mgły solnej, test azotu i helu itp. | Battery cells: | Pryzmatyczne ogniwo do chłodzenia dolnego , Cylindryczne ogniwo: 1865, 21700, 32700, 4680, 4695 ... |
| Supported Service: | Kompleksowa konstrukcja, symulacja termiczna, dystrybucja pola przepływu... | Packaging: | Eksportowane opakowanie drewniane |
| Process technology: | Tłoczenie, wytłaczanie, wykrawanie, gięcie, spawanie, lutowanie twarde | Key words: | Płyta chłodząca płynem akumulatorowym, płyta chłodząca wodę do ogniw pryzmatycznych, prostokątna pły |
| Applications: | Chłodzenie akumulatorów pojazdów elektrycznych, chłodzenie akumulatorów ESS, chłodzenie IGBT | CNC centre: | TAk |
| High Light: | Płyta chłodząca cieczą akumulatora ESS,chłodzenie zimnej płyty akumulatora ESS,aluminiowa płyta chłodząca cieczą |
||
Nowe opakowanie do przechowywania energii Aluminiowa płyta chłodząca cieczą
Głównym celem BTMS jest utrzymanie systemu akumulatorów w optymalnym zakresie temperatur i utrzymanie równomiernych zmian temperatury w modułach akumulatorów.Zarządzanie temperaturą akumulatora jest krytyczną operacją w ESS/EV.Zaletą rozwiązania chłodzenia cieczą jest wysoka szybkość wymiany ciepła, możliwość obsługi przez akumulator dużego impulsu mocy oraz efektywna jednorodność temperatury.
Trumony jest ekspertem w branży zarządzania ciepłem, nie tylko zajmującym się projektowaniem i rozwojem systemów chłodzenia cieczą, ale także dostawcą materiałów, komponentów i zespołów do chłodzenia cieczą.W szczególności są to części do wymiany ciepła z akumulatorem, części do wymiany ciepła z akumulatorem do przechowywania energii, części do wymiany ciepła o dużym strumieniu ciepła i nowe części do wymiany ciepła z chłodzeniem cieczą, zespół chłodzenia cieczą z akumulatorem (zimna płyta lub kolano, skrzynia, agregat chłodniczy, złącza, rurociągi, podkładki silikonowe przewodzące ciepło), domowe zespoły do magazynowania energii (płyty lub kolanka zimne, złącza, rurociągi, wentylatory, podkładki silikonowe przewodzące ciepło, skraplacze, naczynia rozprężne, zawory elektromagnetyczne, pompy wodne, falowniki), przemysłowe zespoły do magazynowania energii ( płyta chłodząca cieczą + taca lub zintegrowana taca, rurociąg, chłodnica wody, podkładka silikonowa przewodząca ciepło).
| Przedmiot | Tłoczona aluminiowa płyta chłodząca do ESS |
| Specyfikacja | Zgodnie z twoim modułem (maks. 1,6 * 2,3 m) |
| Technologia przetwarzania | Wytłaczanie, spawanie, lutowanie twarde, tłoczenie, wykrawanie, spajanie na rolkach .. |
| Produkty powiązane | TIM (materiał do zarządzania termicznego), wlot / wylot, szybkozłącze, pompa, rurociągi itp. |
| Aplikacje | Chłodzenie akumulatora pojazdu elektrycznego, chłodzenie cieczą akumulatora zasilającego, magazynowanie energii w gospodarstwie domowym, magazynowanie energii w przemyśle itp. |
Zdolność testowa:
|
Test składu chemicznego |
TAK |
|
Test fizyczny i test optyczny |
TAK |
|
Test chropowatości i test twardości |
TAK |
|
Próba wydłużenia |
TAK |
|
Test w komorze solnej |
TAK |
|
Próba rozerwania |
TAK |
|
Test azotu i helu |
TAK |
|
Test oporu przepływu |
TAK.Test korozji wewnętrznej i zewnętrznej |
|
Próba napięcia |
TAK |
|
Test pod wodą |
TAK.Sprawdź wyciek do spawania |
Skład chemiczny
| Stop | Si | Fe | Cu | Mn | Mg | Kr | zn | V | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Można go dostosować do życzeń klientów!
Właściwości mechaniczne
| Stop | Hartować | Wytrzymałość na rozciąganie | Siła plonu | Wydłużenie |
| 1050 | O/F/H111/H112 | ≥65 MPa | ≥200 MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
Często zadawane pytania
P: Jaki rodzaj zimnej płyty akumulatorowej możesz dostarczyć?
A:
1) Tłoczona płyta chłodząca do ogniw pryzmatycznych / zestawu akumulatorów.
2) Rurka serpentynowa do komórek cylindrycznych, takich jak duża komórka 21700, 18650, 3270, 4680.
3) Wytłaczana rura z kolektorem do zestawu akumulatorów.
4) Płyta chłodząca Roll Bond do ogrzewania / chłodzenia.
5) Płyta zimna FSW.
6) Zimna płyta obrabiana CNC
P: jaka metoda technologii przetwarzania?
Odp .: Mamy linię do lutowania twardego, linię do tłoczenia, linię do wytłaczania i linię do procesu walcowania.Dostępne jest również centrum CNC.
P: Jeśli nie mamy projektu, czy możesz pomóc w projektowaniu?
O: Tak, możemy!Mamy silny i doświadczony zespół projektowy.Wsparciem są projektowanie ścieżki przepływu, symulacja termiczna, symulacja mechaniczna i optymalizacja projektu.Podziel się z nami swoim szczegółowym projektem, service8@trumony.com, z przyjemnością wykonamy dla Ciebie DFM.
P: Jak szybko możesz zrobić prototyp?
Odp .: Około 3 ~ 5 tygodni.Dokładny czas realizacji zależy od procesu projektowania i produkcji.
