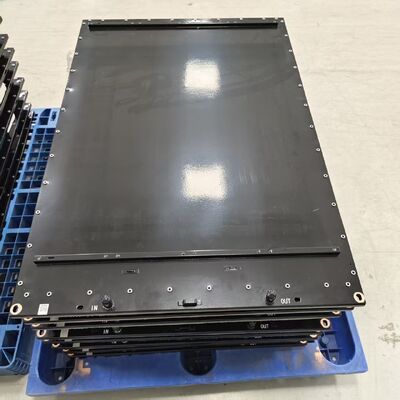

IP67 Aluminiowy zestaw baterii dolna obudowa z zintegrowanym chłodzeniem płynnym
| Process: | Lutowanie, tłoczenie, odwracanie | Shape: | Dostosuj |
| Warranty: | 1 rok | surface treatment: | Anodowanie, malowanie proszkowe |
| High Light: | Obudowa akumulatora aluminiowego IP67,zbiornik baterii dolny z płynnym chłodzeniem,Wodoszczelna obudowa akumulatora z chłodzeniem |
||
W tej dolnej obudowie pakietu akumulatorów, zaprojektowanej przez Trumony Aluminium Limited, zastosowano wieloprocesowe podejście do produkcji aluminium, w którym priorytetem jest wydajność produkcji i stała jakość. Zamiast konwencjonalnego spawania stali lub kosztownej kompleksowej obróbki skrawaniem, w konstrukcji głównej tacy stosujemy precyzyjne tłoczenie, po którym następuje proces lutowania próżniowego w celu stworzenia szczelnej, zintegrowanej płyty chłodzącej ciecz. Do łączenia wielowarstwowych wzmocnień konstrukcyjnych bez odkształceń termicznych stosuje się nitowanie samoprzebijane (SPR), natomiast proces spieniania poliuretanu (PU) zapewnia doskonałe tłumienie drgań i zapobieganie kondensacji. Wreszcie, elektrostatyczne malowanie proszkowe zapewnia doskonałą izolację i odporność na korozję. To rozwiązanie obudowy spełnia wymagania projektów magazynowania energii na skalę komercyjną i użyteczności publicznej w Ameryce Północnej, oferując idealną równowagę między wydajnością cieplną, lekką konstrukcją i skalowalnością produkcji masowej.
W przypadku magazynowania energii o znaczeniu krytycznym typowe awarie często zaczynają się od dołu. Gorsze dolne obudowy prowadzą do trzech głównych zagrożeń:
· Niekontrolowana propagacja ciepła: Bez zintegrowanego chłodzenia ciepło gromadzi się pomiędzy ogniwami, przyspieszając degradację i stwarzając zagrożenie dla bezpieczeństwa.
· Przedostanie się do środowiska: Kurz, mgła solna i stojąca woda powodują korozję stalowych obudów i powodują zwarcia doziemne, szczególnie w przybrzeżnych lub pustynnych obiektach użyteczności publicznej.
· Zmęczenie konstrukcji: Ciągłe wibracje podczas transportu i wstrząsy sejsmiczne mogą spowodować pęknięcie konwencjonalnych spawanych tac stalowych, naruszając integralność opakowania.
Standardowa obudowa akumulatora po prostu nie jest w stanie sprostać wymagającemu cyklowi życia wynoszącemu ponad 10 lat, jakiego oczekują deweloperzy projektów i właściciele aktywów w Ameryce Północnej.
· Wbudowana galeria chłodzenia cieczą: serpentynowy kanał przepływowy jest obrabiany maszynowo CNC w grubej aluminiowej płycie bazowej, co pozwala na bezpośredni kontakt z interfejsem termicznym modułu. Dzięki temu temperatura ogniwa utrzymuje się w wąskim zakresie ±2°C.
· Uszczelnianie monolityczne metodą FSW: Zgrzewanie tarciowe z przemieszaniem tworzy wiązanie w stanie stałym mocniejsze niż sam materiał macierzysty, bez metali wypełniających i porowatości. Umożliwia to uzyskanie prawdziwego, bezobsługowego uszczelnienia IP67 na całej tacy.
· Lekkie bez poświęceń: Stosując aluminium 6061-T6, zapewniamy taką samą wytrzymałość mechaniczną jak stal przy wadze o ponad połowę mniejszej, redukując koszty wysyłki i ułatwiając montaż.
· Cykl życia bez korozji: Dzięki chromianowej powłoce konwersyjnej i opcjonalnemu wykończeniu farbą elektroforetyczną obudowa wytrzymuje ponad 1000 godzin testów w mgle solnej, co idealnie sprawdza się w klimacie morskim i wilgotnym kontynentalnym.
· Niestandardowe wsparcie inżynieryjne: prześlij nam swój układ modułu, a my zoptymalizujemy obwód chłodzenia, występy montażowe i położenie wejść kablowych. Niezależnie od tego, czy potrzebujesz prototypu, czy dostawy seryjnej, produkcja aluminium Trumony zapewnia spójny produkt najwyższej jakości.
| Przedmiot | Parametr / opis |
|---|---|
| Główny materiał | Stop aluminium 3003 / 3003MOD / 6061 |
| Proces formowania tacy | Precyzyjne tłoczenie progresywne |
| Łączenie płyt chłodzących | Lutowanie próżniowe (CAB – lutowanie w kontrolowanej atmosferze) |
| Montaż konstrukcyjny | Nitowanie samoprzebijające (SPR) i wiertło przepływowe (opcjonalnie) |
| Izolacja i tłumienie | Poliuretan o zamkniętych komórkach (PU) spieniany na miejscu |
| Wykończenie powierzchni | Elektrostatyczne malowanie proszkowe (izolacja, opcje RAL) |
| Ochrona przed wnikaniem | IP67 / IP6K9K (lakierowanie proszkowe + konstrukcja z uszczelką piankową) |
| Kompatybilność chłodziwa | Woda-glikol, płyny dielektryczne |
| Integralność kanału chłodzącego | Test szczelności przy użyciu spektrometrii masowej helu, <1×10⁻⁷ mbar·L/s |
| Odporność na mgłę solną | ≥1500 godzin (wg ASTM B117, z powłoką proszkową) |
| Wytrzymałość dielektryczna | 3000 V DC (powłoka + izolacja piankowa) |
| Personalizacja | Otwory przyłączeniowe, otwory montażowe układu ogniw, nachylony drenaż |
| Zgodność | Zaprojektowane zgodnie z profilami testowymi UL 1973, UL 9540A, UN 38.3 |
Aplikacja
1. Zestawy akumulatorów trakcyjnych pojazdów elektrycznych
Nasze tłoczone płyty chłodzące są instalowane pomiędzy modułami pryzmatycznymi lub ogniwami kieszeniowymi, aby utrzymać optymalną temperaturę podczas jazdy autostradą i szybkiego ładowania prądem stałym. Wysoka płaskość zapewnia maksymalny kontakt z powierzchnią ogniw, a solidne połączenia lutowane wytrzymują lata wibracji i cykli termicznych.
2. Magazynowanie energii na skalę komercyjną i użytkową (BESS)
Do kontenerowych i szafowych systemów przechowywania wykorzystujących ogniwa o dużej pojemności. Tłoczone płytki z wieloma równoległymi kanałami utrzymują dziesiątki ogniw w zakresie temperatur 2°C, wydłużając żywotność systemu ponad 10 000 cykli i spełniając wymagania testu bezpieczeństwa UL 9540A.
3. Chłodzenie modułu mocy IGBT i SiC
Przetwornice mocy, sterowniki silników i konwertery energii odnawialnej wymagają kompaktowych płyt zimnych, które wytrzymują ekstremalne strumienie ciepła. Nasze konstrukcje z wytłoczeniem pin-fin maksymalizują powierzchnię bezpośrednio pod podłożami półprzewodnikowymi, zmniejszając temperaturę złączy i zapobiegając dławieniu termicznemu.
4. Elektronika pomocnicza samochodowa
Ładowarki pokładowe, konwertery DC-DC i jednostki obliczeniowe ADAS również korzystają z naszych lekkich, tłoczonych tabliczek, które łatwo integrują się z ciasnymi kopertami opakowań pojazdów.
Jak to działa
Płyty chłodzące z tłoczonego aluminium działają na zasadzie obiegu cieczy w zamkniętej pętli. Płyn chłodzący wpływa przez złączkę wlotową, przepływa przez sieć wytłoczonych kanałów pod elementami wytwarzającymi ciepło, pochłania ciepło odpadowe i wychodzi przez wylot do zewnętrznego wymiennika ciepła. Proces tłoczenia tworzy skomplikowaną geometrię kanału bezpośrednio w arkuszu aluminium, tworząc wypukłe elementy, takie jak wgłębienia lub jodełki, które zakłócają warstwę graniczną płynu i poprawiają konwekcyjny transfer ciepła. Następnie płyta pokrywy jest łączona poprzez lutowanie ciągłe, podczas którego całość przechodzi przez piec o precyzyjnie kontrolowanej temperaturze i obojętnej atmosferze. Lutniczy metal wypełniający (zwykle warstwa platerowana na arkuszu) topi się i tworzy wiązanie metalurgiczne wzdłuż każdego punktu styku, tworząc pojedynczą, szczelną strukturę. Ponieważ każda płyta poddawana jest identycznemu, zautomatyzowanemu przetwarzaniu, wydajność cieplna jest wyjątkowo stała od pierwszej do milionowej jednostki.
Jak wybrać tłoczoną płytę chłodzącą
1. Obciążenie cieplne i natężenie przepływu: Określ całkowitą moc do rozproszenia i dostępny przepływ chłodziwa (l/min). Nasi inżynierowie wykorzystują to do obliczenia wymaganego przekroju kanału i rozmiaru płyty.
2. Projekt stemplowany a projekt maszynowy: w przypadku dużych nakładów (> 5000 sztuk/rok) tłoczenie zapewnia ogromne korzyści pod względem kosztów i szybkości. Pomożemy Ci zdecydować, czy Twoja geometria nadaje się do tłoczenia, czy wymaga podejścia hybrydowego.
3. Wybór wzoru kanału: serpentynowy dla prostych i tanich projektów; wielorównoległy dla niskiego spadku ciśnienia; z wgłębieniami lub pin-fin dla maksymalnych turbulencji i przenoszenia ciepła. Zalecamy wzór oparty na danych wejściowych symulacji termicznej.
4. Ochrona powierzchni: Wybierz w oparciu o skład chemiczny chłodziwa i środowisko. E-coat zapewnia doskonałą odporność na korozję w układach woda-glikol; Twarde anodowanie zapewnia izolację elektryczną zapewniającą bezpośredni kontakt ogniw.
5. Harmonogram i wielkość projektu: Podaj oczekiwane roczne ilości i docelową datę SOP. Czas realizacji naszych wykrojników wynosi zazwyczaj 4–6 tygodni, a próbki dostarczane są wkrótce potem. Zarządzamy wszystkim wewnętrznie, aby Twój program przebiegał zgodnie z planem.
Po prostu skontaktuj się ze swoimi wymaganiami. Zwracamy kompleksową ofertę obejmującą wykonalność projektu matrycy, raport termiczny CFD i przejrzyste zestawienie kosztów dla faz prototypu, pilotażu i produkcji masowej.
Absolutnie. To jest sedno naszej kompleksowej usługi. Podziel się obciążeniem cieplnym, obwiednią przestrzeni i docelową wydajnością cieplną. Nasi inżynierowie zaproponują wstępny projekt kanału przepływowego, przeprowadzą symulacje CFD do Twojej akceptacji, a następnie przejdą do prototypu. Przeprowadzimy Cię od pomysłu do produkcji seryjnej.
Nie mamy ustalonego MOQ dla etapu prototypu i NPI (wprowadzenia nowego produktu). W przypadku produkcji masowej pracujemy elastycznie z Twoimi wolumenami. Jako fabryka obsługująca klientów na całym świecie, wygodnie obsługujemy wszystko, od małych serii pilotażowych po miliony sztuk rocznie.
Jakość jest wbudowana od samego początku. Stosujemy lutowanie próżniowe w celu uzyskania połączeń o wysokiej integralności i 100% testujemy każdą pojedynczą płytkę za pomocą spektrometru mas z helem, osiągając współczynniki wycieków mniejsze niż 1×10⁻⁹ Pa·m3/s. Dodatkowo przeprowadzamy testy cyklicznych zmian ciśnienia i szoku termicznego na próbkach przedprodukcyjnych, zweryfikowanych zgodnie z wymaganiami klienta dotyczącymi trwałości.
Tak. Nasza produkcja posiada certyfikaty ISO 9001 i IATF 16949. Nasze materiały i komponenty są zgodne ze standardami RoHS, REACH i UL zgodnie z wymaganiami Twojego produktu. Mamy również doświadczenie we wspieraniu klientów poprzez końcową certyfikację systemu UL 9540A lub UN 38.3 poprzez dostarczanie szczegółowej dokumentacji projektowej i materiałowej.
Stoimy za naszym wykonaniem. Nasza standardowa gwarancja na produkt wynosi 5 lat, jeśli jest prawidłowo eksploatowana w określonych parametrach. W rzadkich przypadkach nasz zespół inżynierów przeprowadza analizę pierwotnej przyczyny i pracuje nad jej natychmiastowym rozwiązaniem. W przypadku ciągłej produkcji prowadzimy pełną dokumentację identyfikowalności związaną z każdą partią.
